この記事をまとめると
■コンテナは四隅のコーナーフィッティングでシャシーに固定される
■ツイストロックが走行中のズレや浮き上がりを防止
■四隅は重量を受け渡すコンテナ構造の重要な骨格だ
世界共通規格で支えられている
海上コンテナを運ぶトレーラーは巨大な箱の底全体がシャシーに密着しているように見える。ところが、実際にコンテナとシャシーを結んでいるのは四隅に設けられた金具である。しかし何十トンにもなるコンテナを、本当に角だけで支えているのだろうか？ 答えはYESだ。
コンテナの上下四隅には厚い鋼鉄製のブロックが取り付けられている。これがコーナーフィッティングと呼ばれ、上面、下面、側面に規格化された穴が開いており、船、港の荷役機械、鉄道貨車、トレーラーシャシーでも、同じ位置を使ってもち上げたり固定したりできる。世界各地でコンテナを積み替えられるのは、これが国際規格で共通化されているからである。
トレーラーに載せる際は、シャシー側にある「ツイストロック」をコンテナ底部のコーナーキャスティングへ差し込む。ツイストロックの先端は穴を通過できる細長い形状になっており、内部へ入ったあとに回転させると横向きになり、簡単には抜けなくなる。南京錠のように外側から挟むのではなく、穴の内側に先端を掛けて固定する仕組みだ。

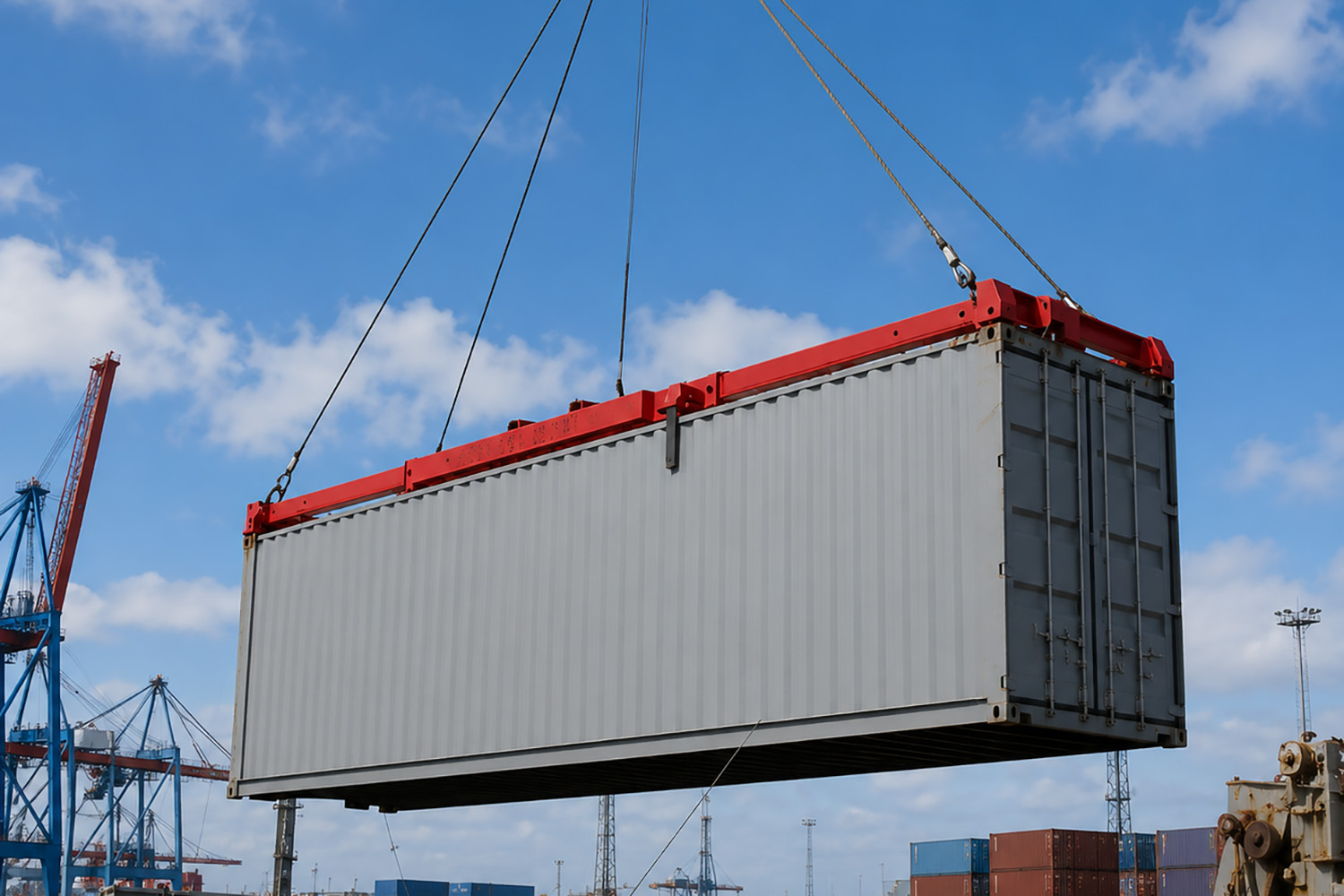

海運コンテナ画像はこちら
四隅のツイストロックを確実に掛けることで、急ブレーキやカーブ、路面の段差によるコンテナの前後左右へのずれや浮き上がりを防ぐ。コンテナシャシーには、コンテナの移動を防止するピンやロックなどを備えることが求められており、荷役時にはロックがすべて解除されていなければもち上げてはならない。
ただし、コンテナの全重量を細いロック部分だけで吊っていると考えるのは正確ではない。シャシー上では、コンテナ底部のコーナーキャスティング周辺が所定の支持部に載り、そこで重量を受ける。ツイストロックはコンテナの位置を保ち、走行中に跳ねたり滑ったりするのを防ぐ役割が大きい。つまり重量を支える部分と動きを拘束する部分が組み合わされているのである。

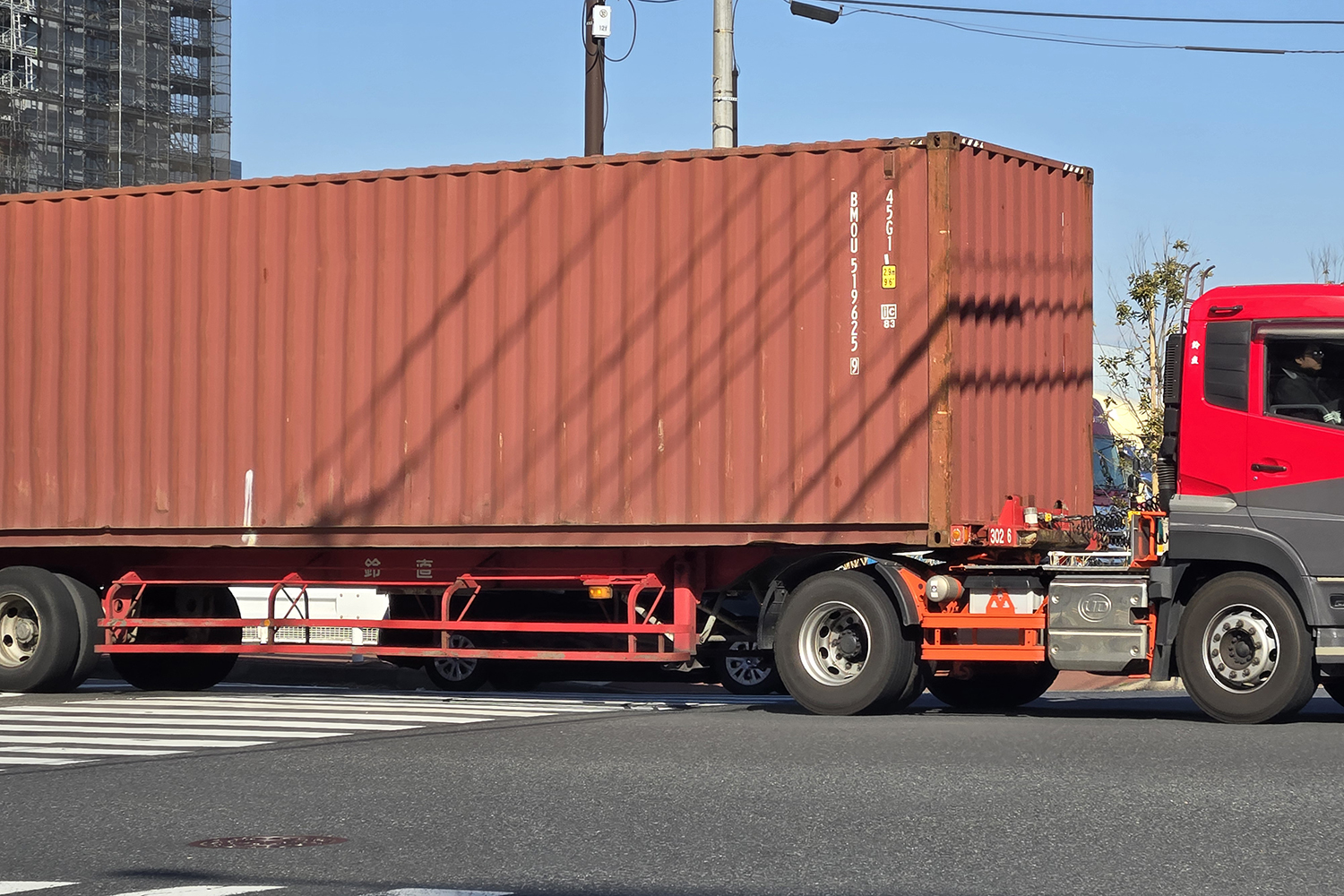

走行中のトラックとコンテナ画像はこちら
そもそもコンテナは、薄い鉄板の箱だけで強度を確保しているわけではない。貨物の重さは床板と床下の横梁で受け止められ、下部のフレームや四隅の柱へ伝えられる。積み重ねた場合には、上段のコンテナの重量が主に四隅のコーナーキャスティングからコーナーポストを通り、下段の同じ位置へ流れていく。
貨物の重さは床面で受けながら、その力を強度の高い四隅へ集め、船やシャシーなど外部の設備へ渡している。コンテナの側板や屋根だけに重量を掛ければ、変形や損傷につながりかねない。四隅は単なる箱の角ではなく、全体の骨格を構成する重要な強度部材ということだ。

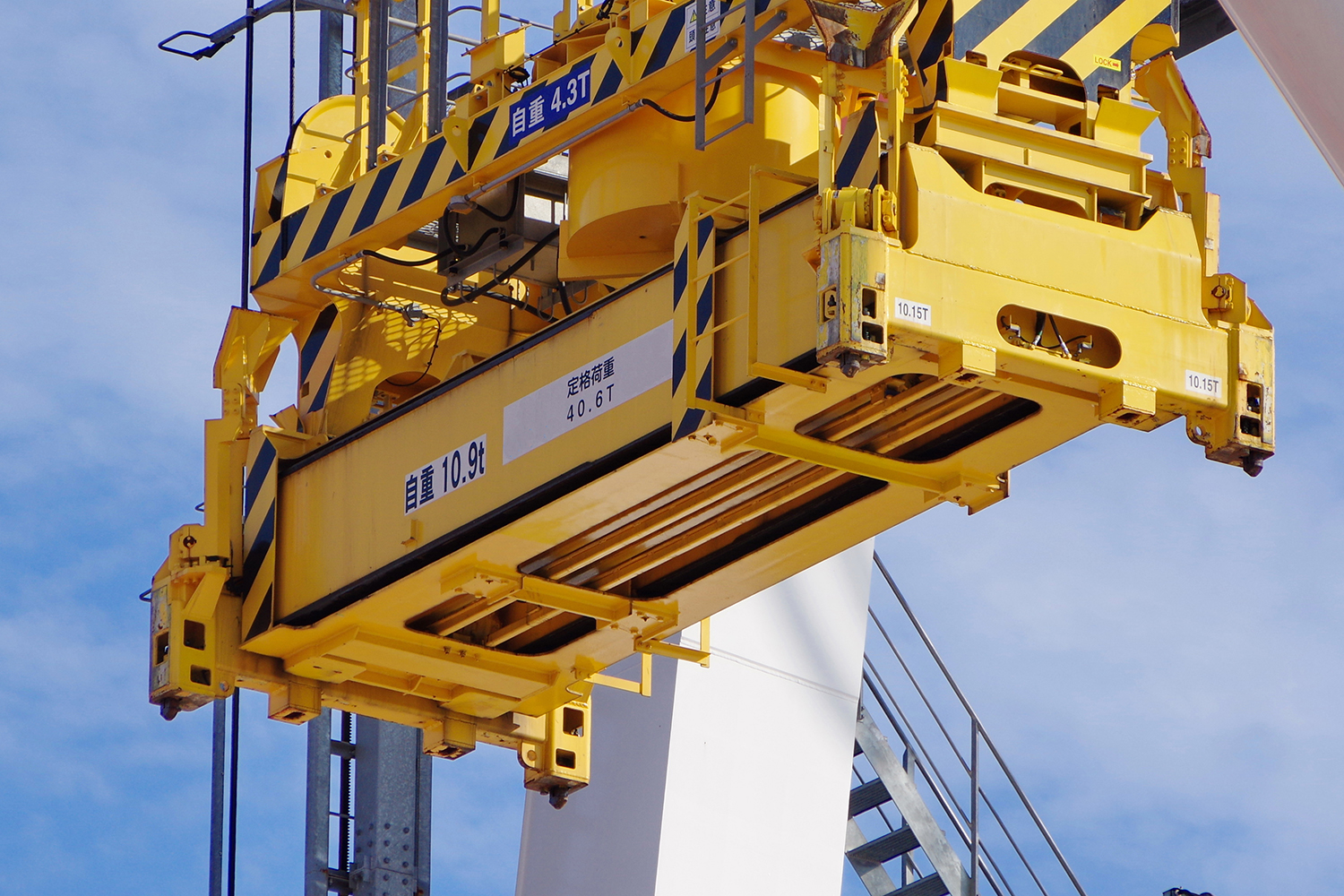

港でコンテナを吊り上げるスプレッダーにも、四隅にツイストロックが備わっている。コンテナ上部のコーナーキャスティングへロックを差し込み、確実にかみ合った状態でもち上げる。
海運スプレッダー画像はこちら
このためコーナーキャスティングの状態確認も欠かせない。亀裂や変形、著しい腐食、穴の拡大、溶接部の損傷などがあれば、ツイストロックが正しくかみ合わない可能性がある。泥や氷などが穴に詰まっているだけでも完全にロックできない原因になり得るため、荷役前の点検が重要になる。
コンテナの角は、船で積み重ねるときも、クレーンで吊るときも、トラックや鉄道で運ぶときも、力を受け渡す共通の接点になっている。小さな四つの金具に見えるが、その背後には床、梁、柱を組み合わせた強固な骨格がある。箱全体で受けた力を、規格化された四隅から外部へ伝える仕組みといえる。
